生物质制天然气

发布时间:2015-01-01文字:[小] [中] [大] 打印本页

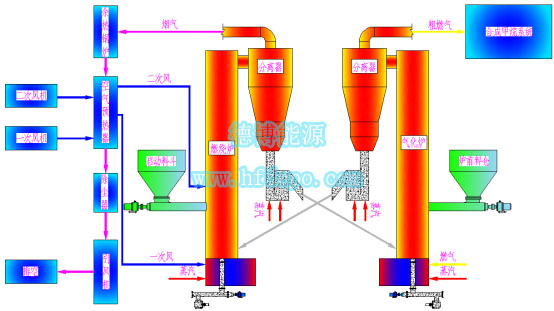

生物质双流化床气化合成甲烷气系统


一、双流化床合成甲烷气工艺

  利用双流化床生物质气化装置制备合成气,合成气经过冷却、净化及变换单元,得到满足甲烷变换摩尔比的合成原料气。合成原料气经过甲烷合成反应,获得高浓度的甲烷气,合成过程中的反应热被余热锅炉吸收用于发电及产蒸汽,甲烷气经过分离环节进一步提高甲烷纯度。


二、双流化床气化技术
  以空气为气化剂的双流化床气化方式获得主要成分为CO和H2的合成气,双流化床由于气化过程不需要纯氧,投资较低(没有空分设备),合成气中甲烷含量大于10%,有利于后续合成工段。


三、工艺参数

序号

项目

单位

数值

备注

20t/h(原料)

2×20t/h(原料)

1

燃气净输出量

Nm3/h

18696

37392



2

年燃气输出量

万Nm3/a

14022

28044



3

干燃气成分









3.1

H2

%

39.1



3.2

CO

%

27



3.3

CO2

%

18



3.4

CH4

%

10



3.5

O2

%

0.05



3.6

C2H4

%

2



3.7

C2H6

%

0.5



3.8

C3H6



0.3



3.9

C3H8

%

0.2



3.10

N2

%

2.5



3.11

NH3

%

0.28



3.12

H2S

%

0.07



4

粗燃气低位热值

kJ/Nm3

13196



5

粗燃气高位热值

kJ/Nm3

14497



6

生物油产量

t/h

0.2

0.4



7

生物油年产量

t/a

1500

3000



8

余热回收蒸汽产量

t/h

19.25

38.5
